Beispiele für ADF-Sichten

Diese Sichten sind den Beispiel-Dokumentationen entnommen. Weitere Beispiele finden sich dort.

Die Beschriftung folgt dem Schema “Name der Sicht (Typ der Sicht)”.

Inhalt

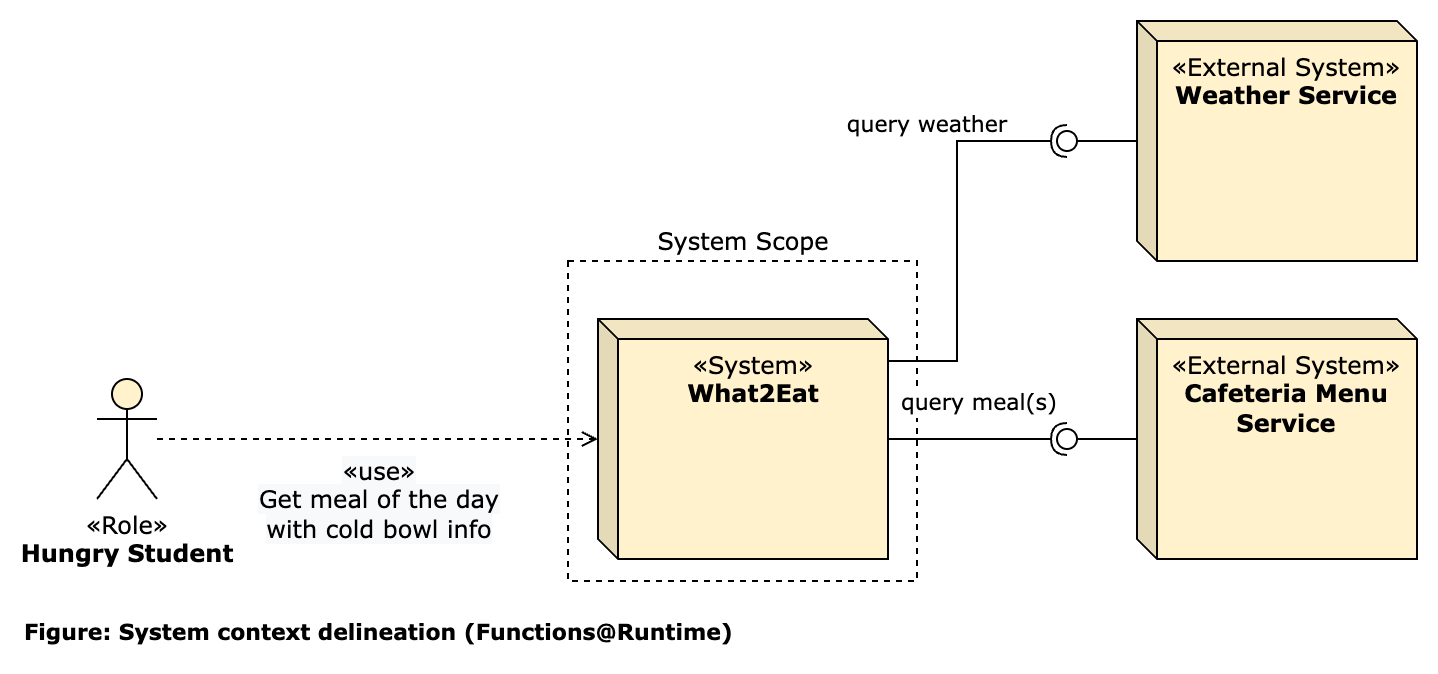

What2Eat: System-Kontext-Diagramm (Functions@Runtime)

system-context-example

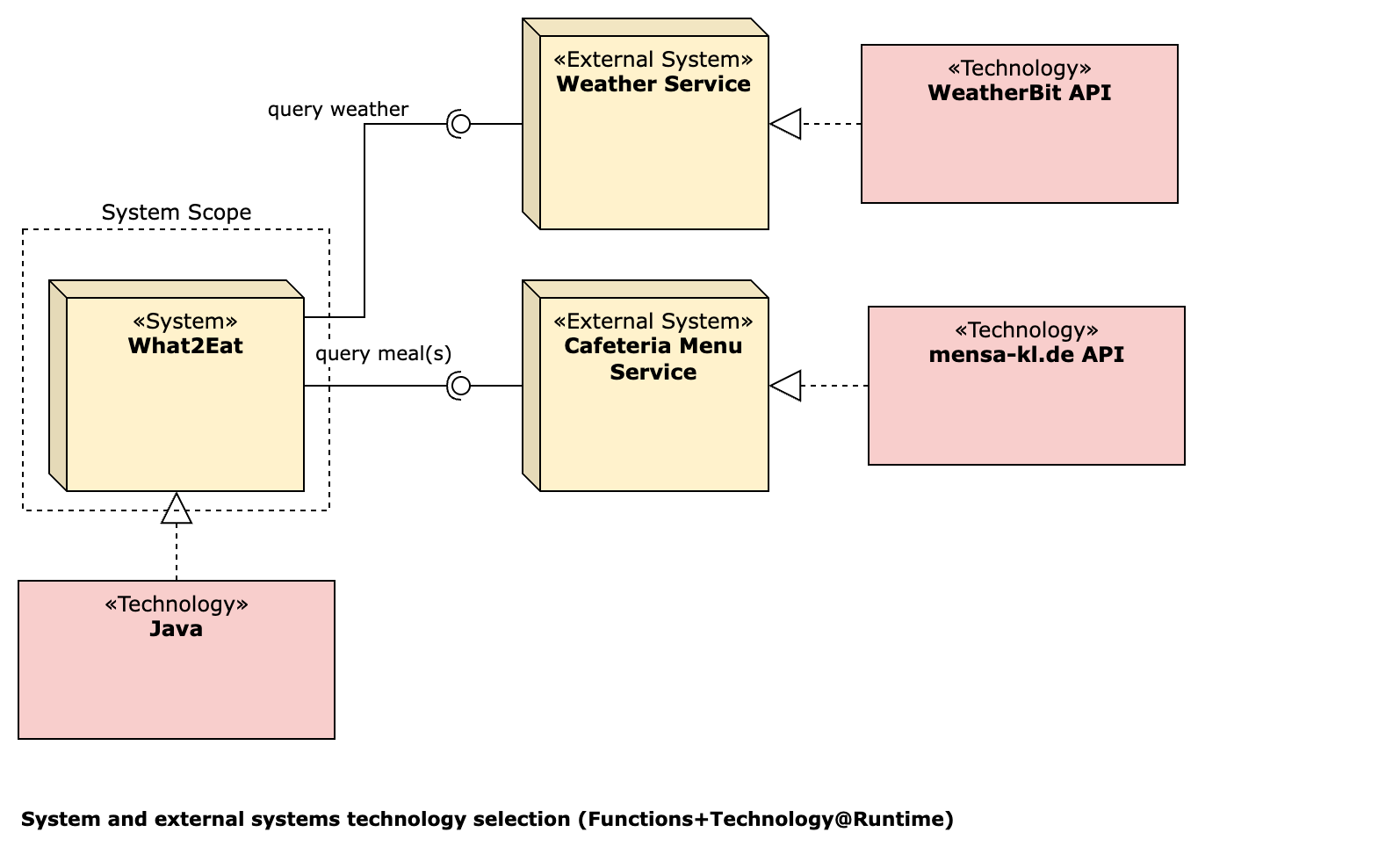

What2Eat: Technologieauswahl für die Systeme (Technology@Runtime)

technology-overview

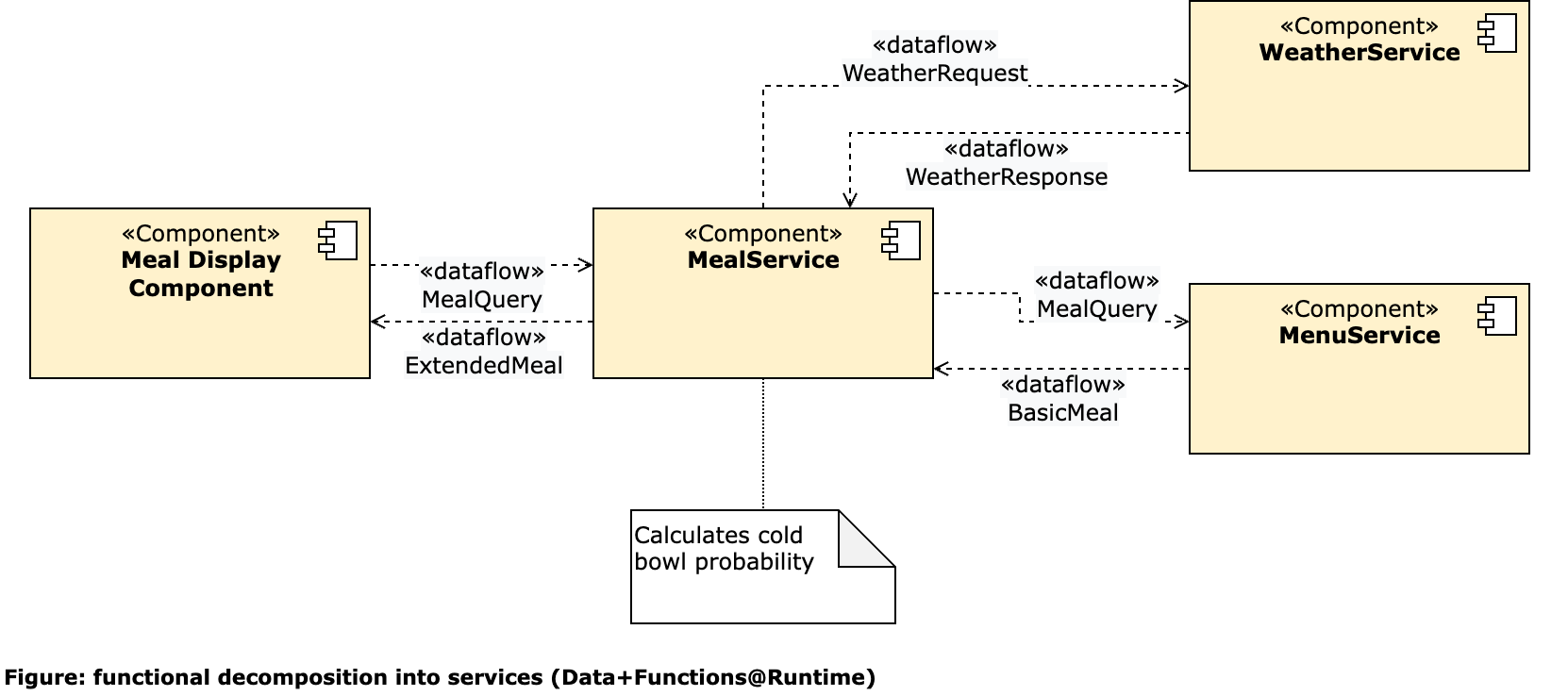

What2Eat: Zerlegung in Services (Data+Functions@Runtime)

system-structure

DokChess: Zugsuche-Komponente (Functions@Runtime)

component

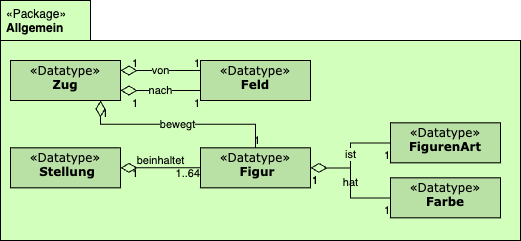

DokChess: Wichtige Datentypen (Data@Devtime)

daten

DokChess: Code-Struktur (Functions@Devtime)

code-struktur

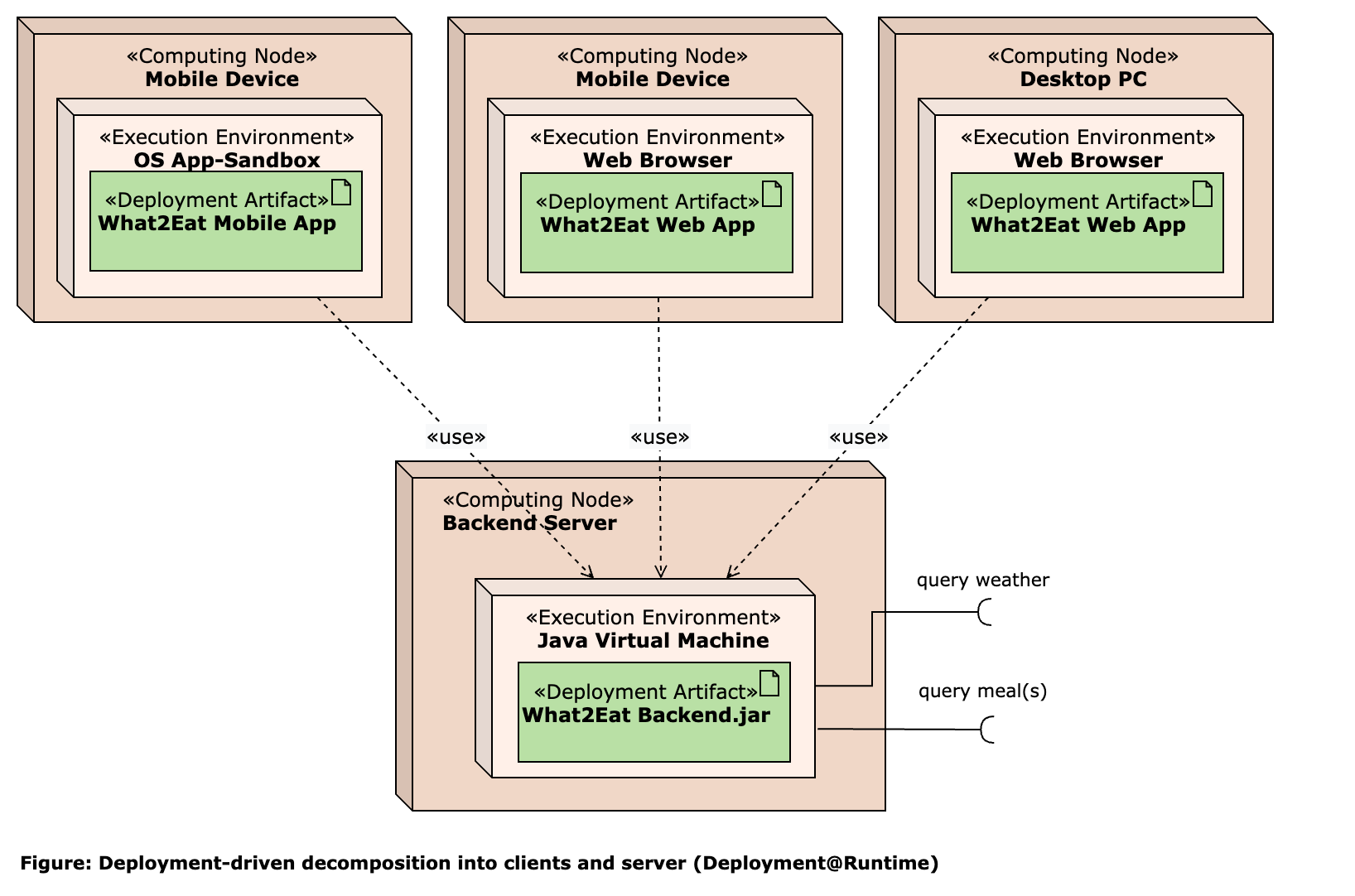

What2Eat: Deployment-getriebene Zerlegung (Deployment@Runtime)

deployment

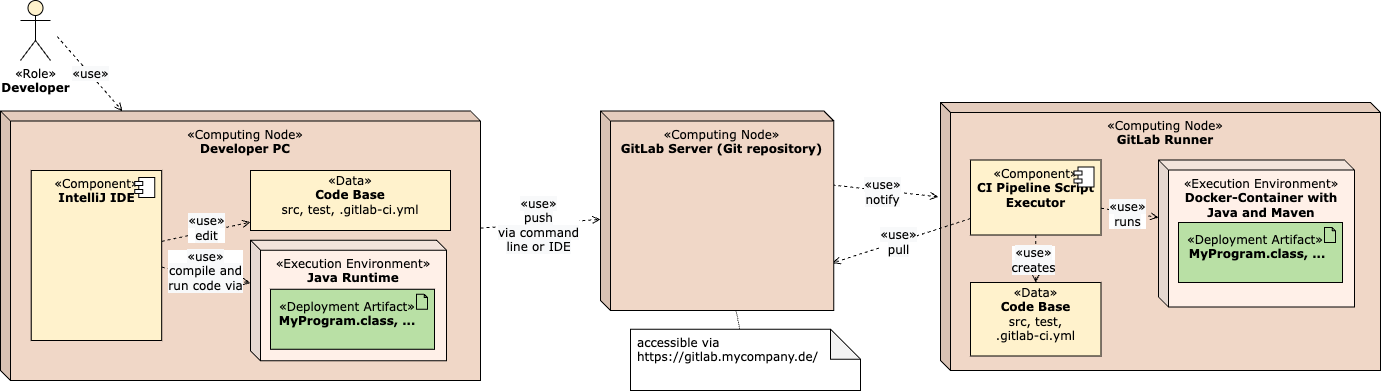

GitLab-CI: Build-Prozess Backend (Deployment+Activities@Devtime)

gitlab-ci

Digitale Dörfer: viele weitere Beispiele

Das ADF lässt sich auch auf dem Whiteboard einsetzen. Weitere Beispiele aus dem Projekt “Digitale Dörfer” finden sich in diesem Blog-Artikel.
